型號

特征

探測器類型

探測器

體積

設備

凈高

推薦監測

高度范圍

推薦監測

寬度范圍

允許通過

車速范圍

RJ11-2050

塑閃

50升

2.6米

(0.1~3.5) 米

(4~4.5)米

(5~12)km/h

RJ11-2060

塑閃

60升

2.6米

(0.1~4 )米

(4~4.5)米

(5~12)km/h

RJ11-2100

塑閃

100升

4.3米

(0.1~5) 米

4.5米

(5~15)km/h

RJ11-2120

塑閃

120升

4.3米

(0.1~5) 米

4.5米

(5~15)km/h

RJ11-2150

塑閃

150升

4.3米

5.0米

5.0米

(5~18)km/h

RJ11-2200

塑閃

200升

4.3米

6.0米

6.0米

(5~20)km/h

項目名稱

參數信息

γ探測器指標

? 探測器類型：美國EJ原裝進口板式塑料閃爍體+日本濱松低噪聲光電倍增管

? 探測器體積：50升、60升、100升、120升、150升、200升可選

? 劑量率范圍：1nSv/h~6Sv/h（100升，相對¹³⁷Cs ）

? 能量范圍：25keV~3MeV

? 靈敏度：6240cps/（Sv/h） /升（100升，相對¹³⁷Cs）

? 檢測下限：能夠探測到高于本底5nSv/h（0.5R/h）的輻射

? 自標定：低活度天然放射性礦物盒（非放射源）

中子探測器指標

? 探測器類型：長壽命³He中子探測器（2大氣壓）

? 能量范圍：0.025eV（熱中子）~14MeV

? 計數壽命：10¹⁷個計數

? 有效探測區尺寸：Φ50mm×1000mm、Φ25mm×1000mm可選；

? 靈敏度：75 cps/（Sv/h）（XX升，相對²⁵²Cf）

? 本底計數：＜5cps

在線核素識別指標

? 探測器類型：法國圣戈班大體積碘化鈉探測器+低鉀石英光電倍增管

? 探測器體積：2升、4升可選

? 測量范圍：1nSv/h~8Sv/h

? 能量范圍：40keV~3MeV

? 靈敏度：47500cps/Sv/h（XX升，相對¹³⁷Cs）

? 本底：≥2000cps

? 檢測下限：能夠探測到高于本底5nSv/h（0.5R/h）的輻射

系統探測靈敏度

? 本底:伽馬參考本底10u R/h,中子本底不大于5cps(系統計數率)

? 誤報率:≤0.1%

? 源距:放射源距離探測面2.5米

? 源屏蔽:伽馬源無屏蔽,中子源無慢化,即使用裸源測試

? 源移動速度：8km/h

? 源活度的準確度:±20%

? 以上條件下可探測到下表中所列活度或質量的放射性物質,在置信度95%內報警概率應≥90%：

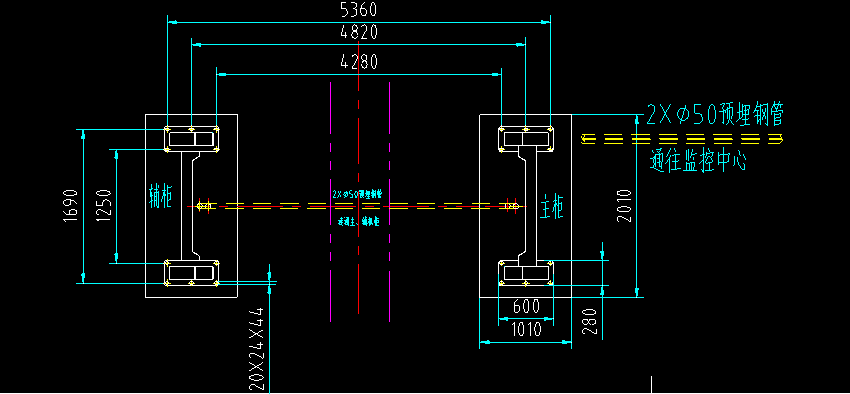

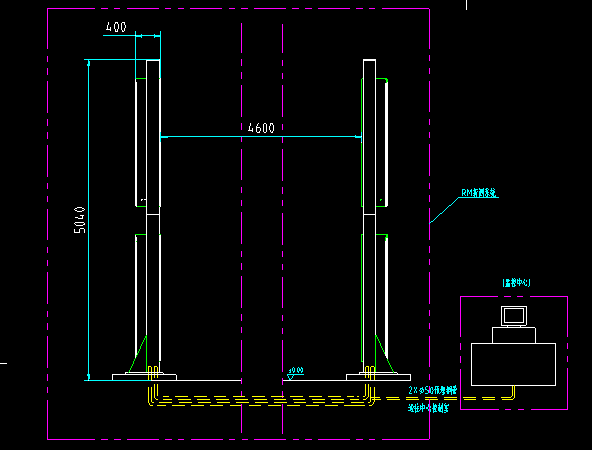

支撐結構指標

? 防護等級:IP65

? 立柱尺寸:150mm×150mm ×5mm方鋼立柱

? 表面處理工藝:整體噴塑,菊紋

? 準直器鉛當量:5面10mm鉛銻合金+5面2mm不銹鋼包裹

? 安裝后總高度:4.92米

中心控制管理系統指標

? 電腦:i5以上聯想品牌電腦

? 電腦系統:WIN7

? 硬盤:500G、1T可選

? 數據存儲時間:≥10年

軟件指標

? 系統軟件版本:CP-PSC14.03

? 報告形式:生成excel電子表格,永久保存;對不同報警類型區分顏色顯示;

? 報告內容:系統將自動生成檢測報告,報告內容包括車輛進入通道時間、離開通道時間、車牌號碼、集裝箱箱號、輻射水平、有無報警、報警類型、報警級別、通過車速,本底輻射水平,報警閾值,是否敏感核物質等信息

? 計數顯示方式:數字顯示結合實時波形顯示

? 現場控制:允許授權人員對每次檢查結果輸入結論

? 數據庫:用戶可以進行關鍵字查詢

? 管理權限:授權賬號可以進入后臺專家模式

系統性指標

? 系統靈敏度一致性:監測區域高度方向的γ靈敏度的變化≤40%

? NORM拒絕功能:具備判別貨物中天然放射性核素(⁴⁰K)的功能

? n、γ檢出概率:大于等于99.9%

? n、γ誤報率:小于等于0.1‰(萬分之一)

? 監測區域高度:0.1m~4.8m

? 監測區域?qū)挾?4m~5.5m

? 車速監測方式:雙面紅外對射

? 允許通過車速:8km/h~20km/h

? 電子檔桿:抬桿時間小于等于6秒,斷電后可手動抬桿

? 視頻監控:高清夜視攝像機

? 短信報警系統:移動、電信、聯通可選

? 一次性箱號系統識別率:大于等于95%

? 一次性通過車牌識別率:大于等于95%

? 報警分貝:現場90~120db;控制中心65~90db

? 報警閾值與誤報警率的調整:通過SIGMA的Key值連續可調

? 數據傳輸方式:有線TCP/IP模式

? 車輛超速報警:具備車輛超速報警功能并提供信息顯示，報警車速可設定

? 放射源定位功能:系統自動指示放射源所在車廂中的位置

? 現場大屏幕led顯示屏尺寸:0.5m×1.2m

? 現場廣播系統:≥120db

? 斷電續航:監測終端續航時間大于48小時

? 設備滿足國家標準《放射性物質與特殊核材料監測系統》GBT24246-2009對門式車輛監測系統有關γ及中子探測效率的要求

? 滿足IAEA 2006年發布的《Technical and Functional Specifications for Border Monitoring Equipment》及IAEA-TECDOC-1312對門式車輛監測系統有關中子和γ探測效率的要求

天然核素

⁴⁰K、²²⁶Ra、²³²Th

工業核素

²⁴¹Am、¹³⁷Cs、⁶⁰Co、⁵⁷Co、²²Na、¹³³Ba、⁵⁴Mn、⁸⁸Y

醫用核素

¹³¹I、²⁰¹Tl、²⁰³Hg、¹⁸F、^99mTc、⁹⁹Mo、¹⁹²Ir

特殊核材料

⁵⁷Co、¹⁵²Eu、²³⁸U

天然核素

⁴⁰K、²²⁶Ra、²³²Th

工業核素

²⁴¹Am、¹³⁷Cs、⁶⁰Co、⁵⁷Co、²²Na、¹³³Ba、⁵⁴Mn、⁸⁸Y

醫用核素

¹³¹I、²⁰¹Tl、²⁰³Hg、¹⁸F、^99mTc、⁹⁹Mo、¹⁹²Ir

特殊核材料

⁵⁷Co、¹⁵²Eu、²³⁸U
